L.00 3D-печать и моделирование

Есть 3D-модель — напечатаем. Есть идея — смоделируем.

Печатаем детали и прототипы по готовым файлам, а также создаём несложные технические модели по эскизу, размерам, фотографии или описанию.

Пришлите модель, эскиз, фотографию или размеры — сначала оценим задачу и предложим подходящий способ изготовления.

Описать задачу в Telegram Собрать заявку

Слева: как есть Справа: в работу

← потяните ползунок 20%

Так выглядит моделирование: из эскиза с размерами получается геометрия, пригодная к печати. Мы работаем с деталями несложной формы — прямые грани, отверстия, пазы, простые сопряжения. Деталь на рисунке — условная, для примера.

L.01

С чем вы приходите

Шесть понятных сценариев старта. Выберите свой — и увидите, что мы сделаем дальше и что понадобится от вас.

У вас есть готовая 3D-модель

Самый быстрый путь. Мы открываем файл, смотрим геометрию на пригодность к печати: толщины стенок, нависания, замкнутость поверхностей, посадочные места. Если что-то помешает — скажем прямо и предложим правку, а не напечатаем «как есть» с браком.

Если модель делали не под печать (например, экспорт из CAD под фрезеровку) — это не проблема, адаптируем.

Прислать файл в Telegram Форматы: STL, STEP, OBJ, 3MF и другие.

L.02

Ведомость работ

Четыре направления, в которых мы работаем. Нажмите на строку, чтобы раскрыть подробности и ограничения.

01 Печать по готовой модели когда файл уже есть

Самый короткий путь. Открываем файл, проверяем геометрию на пригодность к печати: толщины стенок, нависания, замкнутость поверхностей, посадочные места. Подбираем ориентацию так, чтобы слои работали на прочность, а не против неё. Если в модели есть что-то, что даст брак, — скажем до печати и предложим правку. Форматы: STL, STEP, OBJ, 3MF и другие.

02 Моделирование по задаче когда файла нет

Создаём 3D-модель по эскизу, чертежу, размерам, фотографии или описанию. Это наша основная инженерная работа: крепления, кронштейны, корпуса, проставки, держатели, переходники, кондукторы и приспособления для мастерских, простые предметные макеты для дизайнеров и архитекторов. Работаем с технической геометрией — плоскости, отверстия, пазы, рёбра, резьбовые посадки. Сложные органические и сильно изогнутые формы не моделируем: там нужен другой инструмент и другая технология.

03 Восстановление простых технических деталей когда деталь сломалась, а купить её отдельно нельзя

Если деталь несложной формы и у вас сохранились её части, фотографии и основные размеры, мы можем попробовать собрать её цифровую модель заново. Так решаются задачи с клипсами, кронштейнами, втулками, крышками, держателями, проставками. Если деталь ломалась в одном и том же месте, предложим усилить это место в новой версии. Восстановление идёт по частям и размерам, без 3D-сканирования, поэтому кузовные элементы, детали сложного обвеса и анатомические объекты в эту услугу не входят. Возможность всегда определяем после изучения задачи.

04 Прототипы и небольшие серии для разработчиков продуктов, предпринимателей, компаний

Прототип — проверка формы, посадки, эргономики и собираемости до того, как заказана оснастка. Печатаем итерациями: версия, правки, следующая версия; изменения по ходу — нормальная часть процесса, а не «переделка». Небольшая серия — когда нужен повторяемый комплект: элементы собственного продукта, комплектующие для сборки, вставки в упаковку. Перед серией печатаем контрольный образец и согласуем его. Тираж не ограничиваем: печатаем на двух принтерах и делим крупную серию на партии.

L.03

Лист образцов

Наши работы: на одном кадре — 3D-модель, разрез и, как правило, сама напечатанная деталь. Видно и как считалась геометрия, и что получилось в пластике.

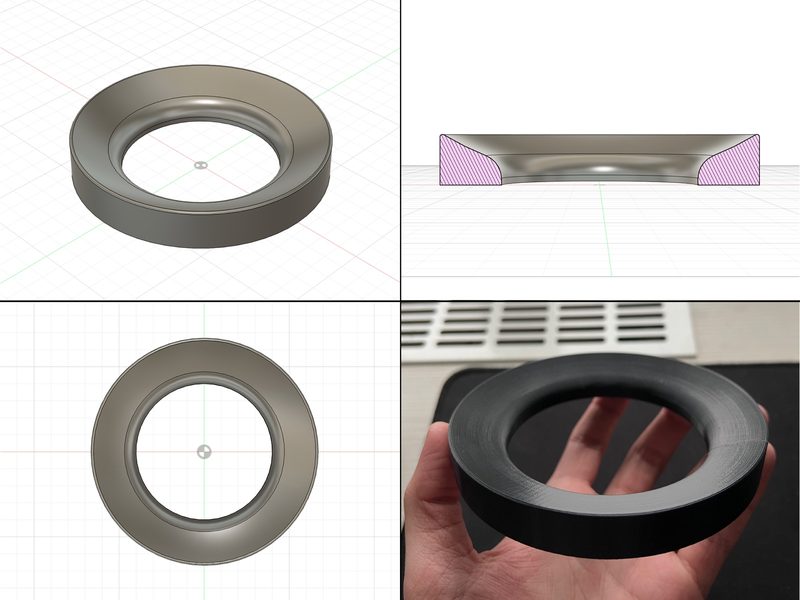

Работа Layer Lab: кольцо с вогнутым профилем — 3D-модель, разрез и напечатанная деталь — Моделирование с нуля

Работа
Подставка для коллекционных баскетбольных мячей

Задача
Спроектировать и напечатать подставку под мяч из коллекции

Материал
PLA

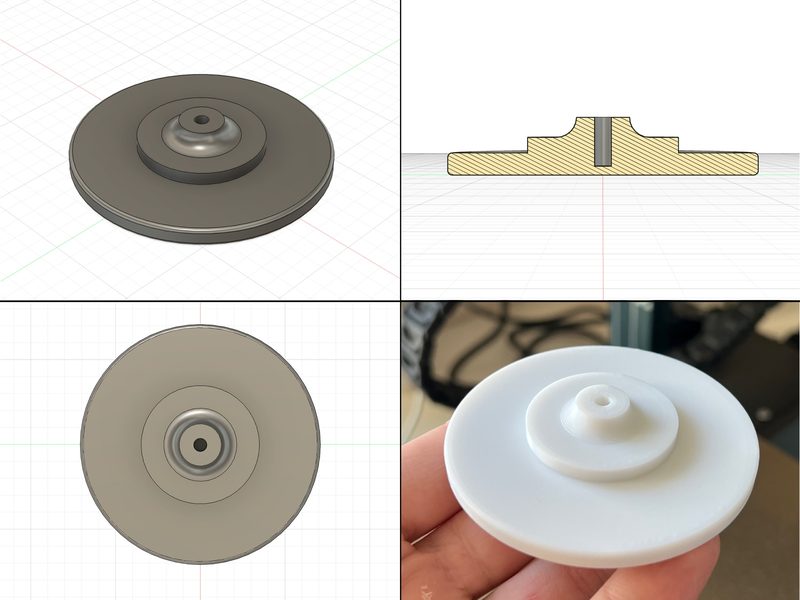

Работа Layer Lab: диск со ступицей и центральным отверстием — 3D-модель, разрез и напечатанная деталь — Замена сломанной детали

Работа
Заглушка для ванны

Задача
Штатная хромированная заглушка сломалась — нужна была рабочая замена

Материал
PETG — деталь постоянно в воде

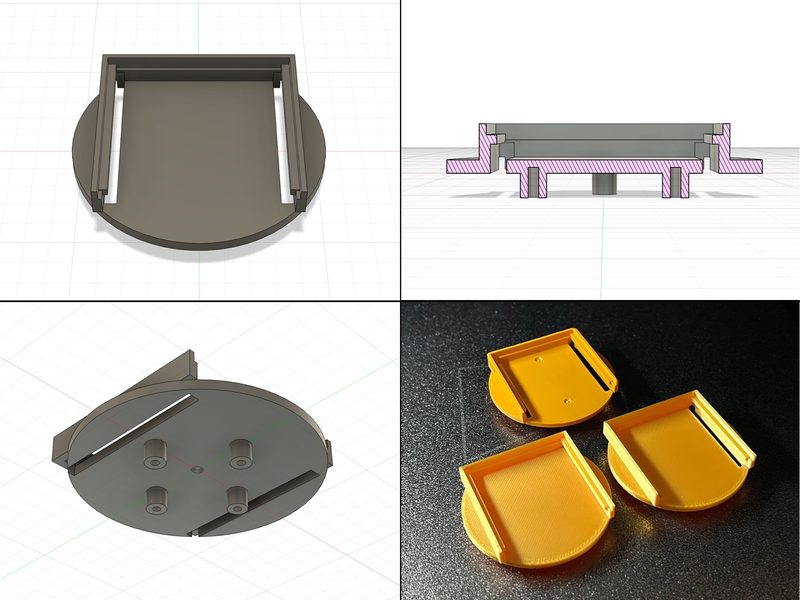

Работа Layer Lab: полукруглые лотки с направляющими пазами — 3D-модель, разрез и напечатанные детали — Восстановление по оригиналу

Работа
Деталь детской игрушки — крана

Задача
Восстановить геометрию по оригинальной запчасти и напечатать замену

Материал
PLA

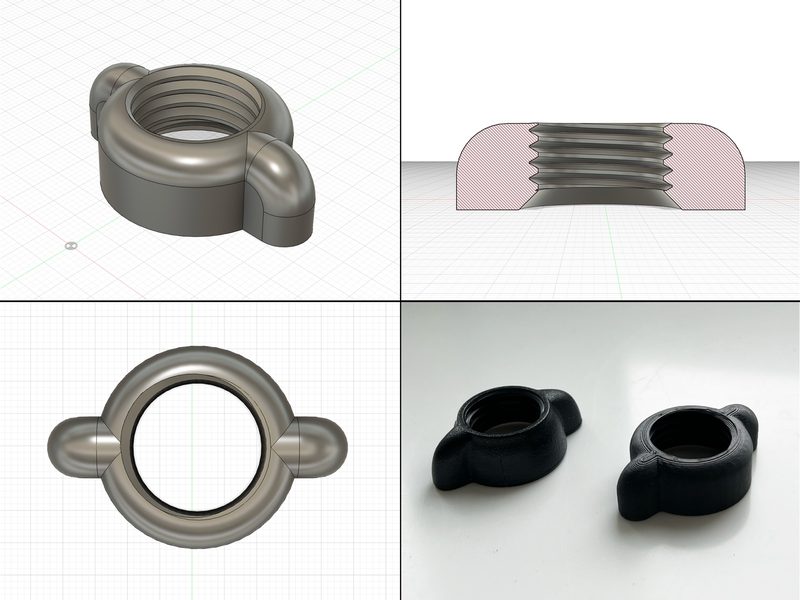

Работа Layer Lab: гайка с внутренней резьбой и двумя боковыми упорами — 3D-модель, разрез и напечатанные детали — Замена сломанной детали

Работа
Барашек поворотного механизма автомобильного держателя телефона

Задача
Штатный барашек сломался. Нужна деталь, которую крутят рукой с усилием

Материал
PLA, заполнение 100% — монолит без пустот

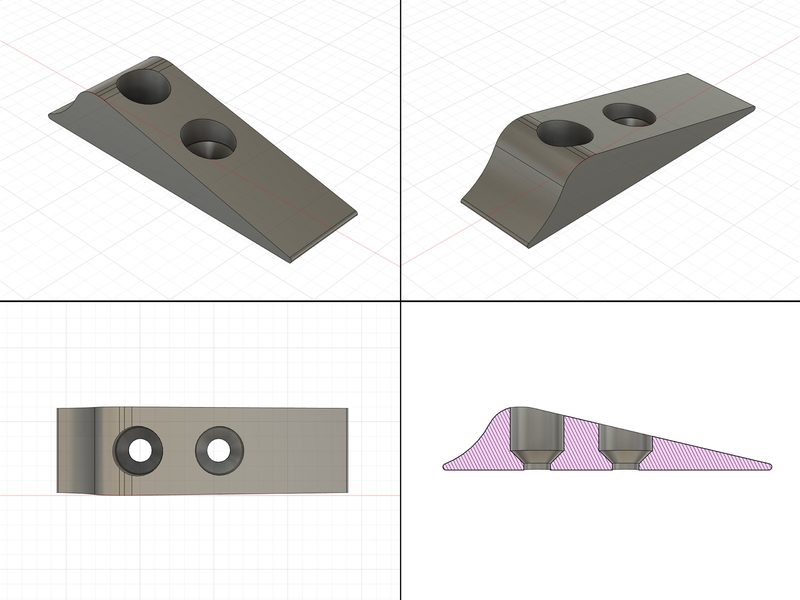

Работа Layer Lab: клиновидная опора с двумя зенкованными отверстиями — 3D-модель и разрез — Моделирование с нуля

Работа
Упор для раскладного дивана

Задача
Выдвижные модули выезжали сами под весом сидящего. Упор пропускает колесо только с усилием — приподнял и выкатил

Материал
PLA

Честно: выше — наши собственные работы. Чужих проектов мы не показываем. Рисунок на первом экране — условная иллюстрация к тексту, а не выполненный заказ.

L.04

Как идёт заказ

Пять точек на одной линии. Между ними нет «магии»: на каждом шаге вы понимаете, что происходит и что будет дальше.

01
Сообщение

Вы пишете в Telegram: фото, файл, чертёж или просто текст. Отвечаем и уточняем непонятное.
02
Оценка задачи

Смотрим форму и условия работы детали. Говорим, берёмся ли, нужно ли моделирование и где будет слабое место.
03
Расчёт и согласование

Называем стоимость и срок, показываем модель или превью укладки. Дальше — только после вашего «да».
04
Печать и проверка

Печатаем, снимаем поддержки, проверяем ключевые размеры и посадку. При партии сначала контрольный образец.
05
Передача

Самовывоз у метро Щукинская или отправка СДЭК и Яндекс Доставкой до пункта выдачи. Остаёмся на связи, если деталь нужно доработать.

L.05

Рамки, о которых лучше знать заранее

Технология умеет многое, но не всё. Здесь — то, что определяет, возьмёмся ли мы за задачу и сколько это будет стоить.

Максимальный размер

За одну печать — до 256 × 256 × 256 мм. Что не влезает, печатаем частями и соединяем: заранее продумываем, где пройдёт стык, чтобы он не попал на нагруженное место.

Материалы

Печатаем PLA и PETG. PLA — для макетов, корпусов и деталей, которые не греются; PETG — когда нужна стойкость к теплу, влаге и удару. Других материалов пока нет: если задача требует иного, скажем сразу.

Слой и точность

Слой от 0,08 до 0,28 мм: тонкий — где важны поверхность и мелкий рельеф, толстый — где нужны скорость и прочность. Ответственные посадки закладываем с запасом и проверяем на образце, точность по конкретной детали называем при согласовании.

Прочность

Деталь прочнее вдоль слоёв, чем поперёк. Поэтому ориентацию печати выбираем под нагрузку — это делает разницу между рабочей деталью и красивой.

Поверхность и доводка

Слоистость видна вблизи — это свойство метода, а не брак. Постобработка у нас минимальная: снимаем поддержки и зачищаем следы. Покраску и склейку не делаем. Отдельно можем впаять латунные резьбовые втулки — тогда резьба не срывается по пластику.

Форма детали

Моделируем техническую геометрию: плоскости, отверстия, пазы, рёбра, резьбовые посадки, простые сопряжения. Сложные органические и сильно изогнутые формы — не наш профиль.

Чего мы не делаем

У нас нет 3D-сканирования, поэтому мы не снимаем геометрию с готовых предметов и не беремся за точное воспроизведение кузовных деталей, элементов обвеса, анатомических объектов и других форм, для которых обычно нужен сканер. Также не делаем копии защищённых изделий и детали для узлов, где отказ угрожает жизни. Если задача из этого списка — скажем сразу и, если получится, подскажем, к кому обратиться.

L.07

Неудобные вопросы

Те, которые обычно не задают вслух. Отвечаем на них сами.

У меня нет ни модели, ни чертежа. Со мной вообще будут разговаривать?

Будем — это половина обращений. Для деталей несложной формы достаточно эскиза, нескольких размеров или фотографий с линейкой в кадре. Мы соберём по ним модель и покажем её до печати.

Можно ли восстановить сломанную деталь?

Иногда да. Если деталь несложной формы, а у вас сохранились части, фотографии и основные размеры, мы можем попробовать восстановить её цифровую модель. Для сложных органических форм и деталей, где требуется 3D-сканирование, эта услуга пока недоступна.

А 3D-сканирование у вас есть?

Нет. Мы строим модели по эскизам, размерам, чертежам и фотографиям, а не снимаем геометрию сканером. Поэтому для деталей с плавными криволинейными поверхностями — кузовных элементов, обвеса, анатомических форм — точное воспроизведение мы не обещаем. Зато с технической геометрией работаем уверенно.

Сколько это стоит?

Считаем по весу детали, времени печати и материалу. Моделирование, если оно нужно, считается отдельно от печати. Поэтому мы не публикуем прайс «за грамм»: две детали одного размера могут отличаться по цене в разы. Назовём стоимость после того, как увидим задачу. Минимальный заказ — от 1000 ₽. Оплата наличными, по СБП или картой онлайн.

Сколько ждать?

Деталь по готовой модели — один-два дня. С моделированием — три-четыре дня. Срок серии зависит от тиража, называем его при согласовании. В любом случае срок вы узнаёте до начала работы, и мы предупреждаем, если он меняется.

Напечатанная деталь не развалится?

Пластиковая деталь не заменяет металл везде, и мы об этом говорим прямо. Но прочность сильно зависит от того, как деталь ориентирована при печати, какая у неё толщина стенок и заполнение. Мы подбираем это под нагрузку, а не печатаем «по умолчанию». Если задача не для печати — скажем сразу.

А если получится не то, что я представлял?

Поэтому мы показываем модель или превью до печати, а для партии сначала делаем контрольный образец: расхождения дешевле ловить на экране. Если деталь вышла не по размеру по нашей вине — переделываем за свой счёт. Если размеры оказались неверны в исходных данных, разбираем ситуацию отдельно и ищем решение. Поменять модель после согласования можно бесплатно — главное, пока печать не началась.

Мой заказ слишком мелкий, вам будет неинтересно.

Одна деталь — нормальный заказ. Студия существует ровно для тех задач, ради которых никто не станет запускать производство. Единичные вещи — наш обычный режим работы.

Что будет с моими файлами и идеей?

Модели и чертежи используем только для вашего заказа и не передаём третьим лицам. В портфолио показываем работу только с вашего разрешения — по умолчанию заказ остаётся между нами. Отдельных соглашений о неразглашении мы не подписываем: всё, что мы обещаем по вашим файлам, написано прямо здесь. Файлы после заказа храним у себя — если понадобится допечатать ту же деталь, присылать заново не придётся. Нужно удалить — скажите, удалим.

Деталь сняли с производства. Сделаете такую же?

Смотрим на два условия. Первое — форма: если геометрия техническая и читается по размерам и фотографиям, обычно да; если это сложная криволинейная поверхность, без сканера точного повторения не получится. Второе — право: для собственного ремонта, как правило, вопросов нет, а копии чужих защищённых изделий на продажу мы не делаем. Если задача в серой зоне, скажем об этом до начала, а не после.

L.08

Опишите задачу — дальше наша работа

Не нужно готовиться и «доводить до ума». Пришлите модель, эскиз, фотографию или размеры — сначала оценим задачу и предложим подходящий способ изготовления.

Написать в Telegram Сначала собрать заявку
